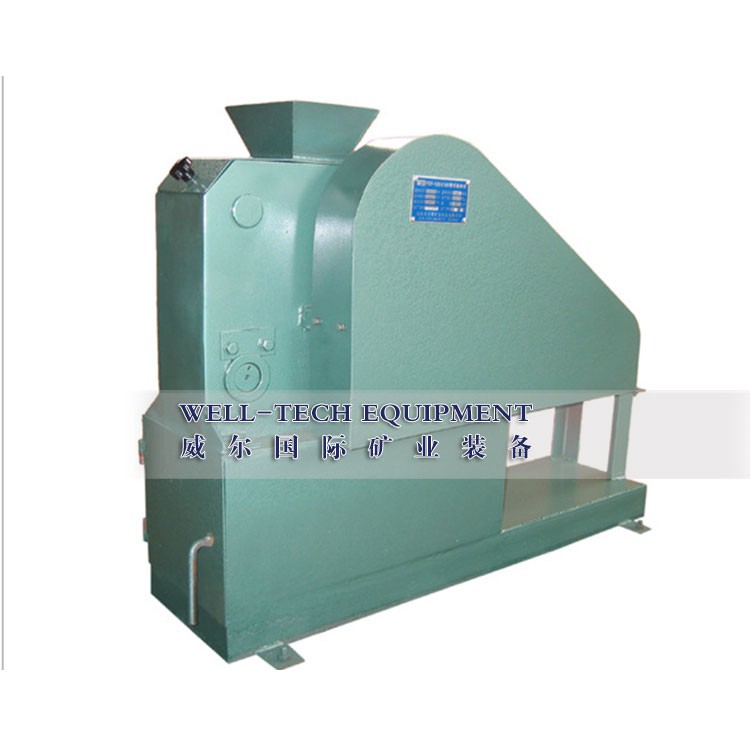

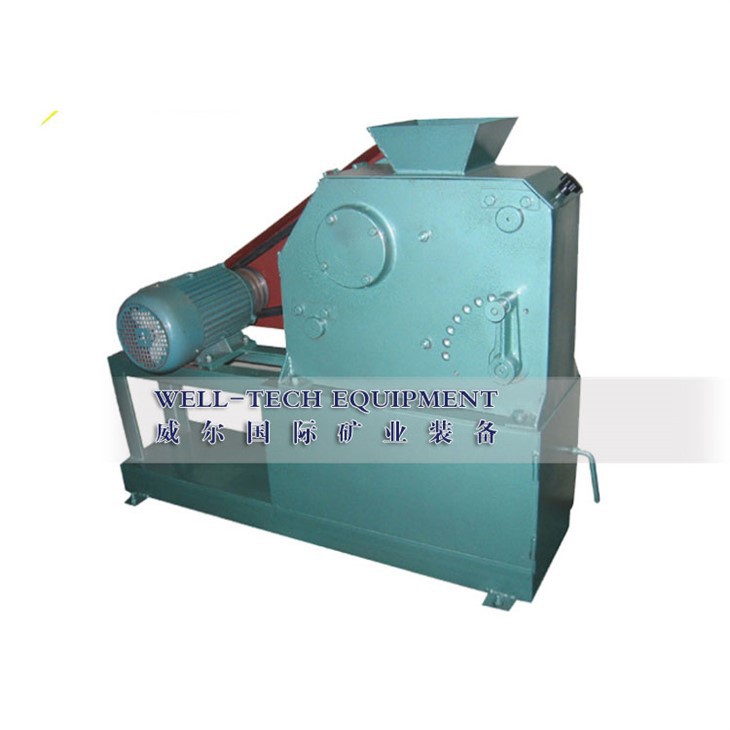

laboratórny drvič čeľustí
laboratórny čeľusťový drvič sa používa na drvenie všetkých druhov rúd, hornín a krehkých materiálov s pevnosťou v tlaku menšou ako 450 MPa.
Pracovný princíp:
Stroj sa skladá hlavne z tela, excentrického hriadeľa, čeľuste a nastavovacieho mechanizmu. Sila sa prenáša na ojnicu cez trojuholníkový pás, ktorý poháňa pohyblivú dosku na drvenie materiálov. Zrnitosť vybíjania sa nastavuje nastavovacími maticami a maticami, ako aj strešným sedadlom a posuvným sedadlom.
Telo je vyrobené zo zváraného 12-16mm železného plechu. Keď je stena vybavená pevnou čeľusťovou doskou, zadná stena je vybavená pružinou a poistnou maticou, obe strany sú vybavené obložením a nad bočnou doskou sú inštalované dve klzné ložiská na podopretie excentrického hriadeľa. Excentrický hriadeľ je uložený v otvore klzného ložiska a spodná časť je spojená s regulačným mechanizmom cez kolenovú dosku.
Nastavovací mechanizmus sa skladá hlavne z nastavovacích matíc, pohyblivých častí, priečnych tyčí a nastavovacích skrutiek. Jeho hlavnou funkciou je nastavenie a kontrola zrnitosti vynášaných materiálov podľa potreby. Rotujúce matice umožňujú skrutkám poháňať pohyblivé časti. Stúpanie alebo klesanie pomocou síl pružiny spôsobuje, že doskové sedlo poháňa skrutky cez pohyblivé časti, aby sa dosiahla regulácia nastavenia. Účel.
Čeľusťová doska je vyrobená z vysoko mangánovej ocele s dobrou odolnosťou proti opotrebovaniu.
Čeľusťový drvič sa používa hlavne na rôzne stredne tvrdé horniny alebo rudy. Je dôležitým zariadením v laboratóriách a laboratóriách metalurgie, geológie, stavebných materiálov, chemického priemyslu a ďalších priemyselných odvetví. Využitie nájde aj v malosériovej výrobe drvenia rúd.
PEtyp čeľusťový drvič technIcal parametre
|
Model |
100x60 |
150x250 |
|
Veľkosť podávania (mm) |
Menšie alebo rovné 45 |
Menšie alebo rovné 150 |
|
Výstupná veľkosť (mm) |
6-15 |
10-40 |
|
rotácia (r/min) |
650 |
285 |
|
kapacita (kg/h) |
50-400 |
700-5000 |
|
motor (kw) |
1.5 |
5.5 |
PEF type čeľusťový drvič
Hlavnými komponentmi sú rám, excentrická os, pohyblivé sedlo čeľuste, pevné sedlo čeľuste, nastavovacia excentrická os a doska obloženia atď. Excentrická os sa otáča motorom poháňaným kladkou a pohyblivé sedlo čeľuste sa pohybuje s excentrickou osou podľa upravenú trajektóriu a narazí a vytlačí sa s pevnou doskou čeľuste na príslušnom sedle pevnej dosky čeľuste. Materiály v drviacej komore sa drvia podľa požiadaviek.
Veľkosť výtokového otvoru sa nastavuje nastavovacím sedlom na excentrickom hriadeli pre nastavenie polohy excentrického hriadeľa tak, aby sa dosiahla požadovaná veľkosť.
|
Model |
PEF 100 x 60 |
100x125 |
150x125 |
|
Plniaci otvor (mm) |
100x60 |
100x125 |
150x125 |
|
Veľkosť podávania (mm) |
Menšie alebo rovné 50 |
Menšie alebo rovné 80 |
Menšie alebo rovné 100 |
|
Výstupná veľkosť (mm) |
0.1-15.1 (môže sa prispôsobiť) |
5-35(dá sa upraviť) |
6-38(dá sa upraviť) |
|
rotácia (r/min) |
600 |
500 |
500 |
|
Kapacita (kg/h) |
45-550 |
400-1500 |
400-3000 |
|
motor (kw) |
2.2 |
3 |
3 |
